机器视觉实验大师是一款RVB为何新组建的用于机器的视觉感应的软件，是非常实用的一款工具，软件包含机器视觉应用、二次元测量、摄像头监控录制等等，让我们的用户能够轻松的进行视场实时图像处理和图像分析、在线测量等操作。另外，机器视觉实验大师还有多种角度测量空间满足用户所有的角度测量要求，大量的二次元测量工具还能够帮助用户测量直线，圆、圆弧等的长度和面积，并可以采用不同单位如像素，毫米，公里等。
软件特色
不需要任何编程知识，降低分析技术门槛。
支持市场上主流的厂商CCD或CMOS相机和数字LED光源。
提供很多的实用工具，除了视觉算法分析工具外，还有机械夹具调整，镜头焦距调整工具。
不但可以进行静态视觉算法分析，图像分析和处理，还支持在线视觉特征分析和预处理（通过机器视觉查询语言实现）。
包含绝大部分相机厂家所提供的测试软件工具提供的功能，不需要为学习不同相机测试工具而烦恼。
支持多种格式如bmp,jpg等图象保存和打开。
功能
1、提供大量的二次元测量工具，可以测量直线，圆，圆弧，多边形等的长度和面积。并可以采用不同单位如像素，毫米，公里等。
2、提供4种角度测量控件，满足所有角度测量要求。
3、增加多种点，文字，图像等标注控件。图像控件可以生成多种格式的二维码或一维码。
4、除了提供像素与世界坐标比例标定，还可以设置长度或面积的参考标定。
5、增加更多在线测量工具，如直线，圆，角度，多段线，多边形等。而且可以使用脚本进行长度或面积的加减运算。
6、提供定位，条码，二维码，ocr，颜色等机器视觉算子控件，实时演示机器视觉检测功能。使用内置脚本，可以完成更加复杂的应用场景。
7、支持最先进的国内首款机器视觉查询语言（CVQL），可以非常灵活地进行各种复杂的分析任务。
8、可显示镜头清晰度曲线，用于光学镜头，CCD,CMOS芯片清晰度测量和比较。
9、导出或打印视场设计结果，导出二次元数据。可以直接拷贝视场窗口，分享给其它应用程序如WORD， QQ聊天等。
10、实时录制摄像头视频，保存为avi文件。内窥镜，相机二次元尺寸测量，摄像头视频录制，无人机视频等必备工具。
使用说明

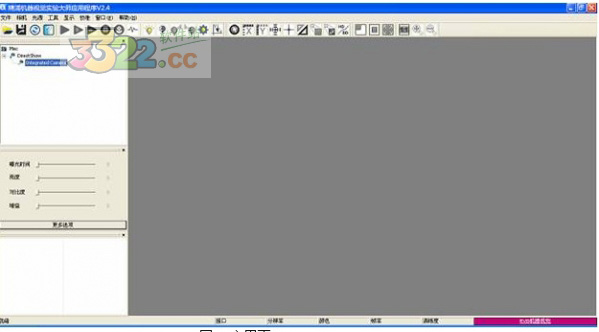

机器视觉实验大师运行以后，显示如图1的界面。主界面由主菜单，工具栏，状态栏，相机导航栏，相机属性栏和相机性能栏，以及视场窗口组成。
主菜单：提供所用操作入口，包括相机操作，光源操作，视觉工具，显示，甚至图象打开和保存等。
工具栏：提供常用的操作入口，很多地方与主菜单功能对应。
状态栏：显示当前相机的主要信息如接口，分辨率，帧率，清晰度等。
相机导航栏：显示当前可用物理相机，可以打开具体的相机。
相机属性栏：显示已经打开的物理相机的参数，如果参数支持写的话，可以设置参数。
相机性能栏：显示已经打开的物理相机的关键性能如是否支持ROI操作，是否可以静态抓取图象帧等。
视场窗口：显示已经打开的图像，显示各种实用工具图形和图案。
1 工具栏

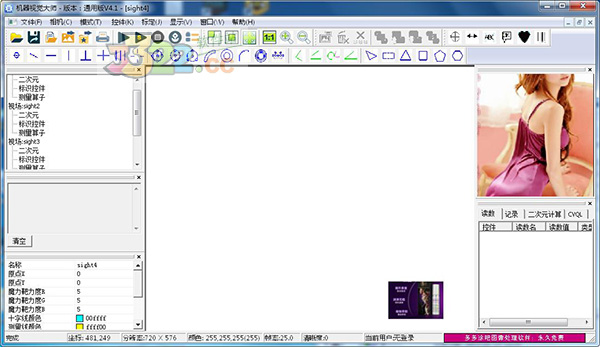

工具栏为常用的操作提供图形化的操作接口。 如相机的操作按钮、光源的操作按钮等。分为三个部分，主工具栏，视觉工具栏和显示工具栏。如图所示。
1.1主工具栏
主工具栏包括图象打开和保存，帮助，以及相机和光源的一些操作按钮。
（1）打开图像按钮：打开本地图像。
（2）另存为按钮：保存图像。
（3）刷新按钮：刷新相机引导窗口。
（4）在线帮助按钮：提供在线帮助文档
（5）实时运行相机按钮：运行相机。
（6）软触发运行相机按钮：由软件产生触发信号采集图像。
（7）硬触发运行相机按钮：由外部信号触发进行采集图像。
（8）停止运行按钮：停止运行相机。
（9）抓取静态帧按钮：抓拍图像。
（10）打开光源按钮：打开光源。
（11）关闭光源按钮：关闭光源。
（12）增加亮度按钮：增加光源亮度。
（13）降低亮度按钮：降低光源亮度。
（14）选择控制器按钮：选择光源、并进行配置。
（15）产生触发信号按钮：软触发运行相机，产生触发信号获取当前图像。
1.2视觉工具栏
包括视觉分析工具的操作按钮。
（1） 默认按钮：
（2） 水平刻度按钮：显示水平刻度线。
（3） 垂直刻度按钮：显示垂直刻度线。
（4） 十字刻度按钮：显示十字刻度线。
（5） 十字鼠标线按钮：显示十字鼠标，追踪鼠标。
（6） 距离测量按钮：测量图像任意两点的距离。
（7） 动态子窗按钮：选择图像区域，动态扩到视图。
（8） 分心敏感区按钮：选择图像区域，进行相应分析。
（9） 清晰度曲线按钮：实时显示摄像机清晰度。
1.3显示工具栏
包括视场窗口的显示方式按钮。
（1）默认对齐按钮：相机拍摄图像在画布左上角显示。
（2）居中对齐按钮：相机拍摄图像在画布中间显示。
（3）填充窗口按钮：相机拍摄图像填充到画布。
（4）实际大小按钮：显示时间所拍摄图像。
（5）放大按钮：扩大图像显示。
（6）缩小按钮：缩小图像显示。
2 主菜单
主菜单由文件、相机、光源、工具、显示、校准、窗口、帮助子菜单组成。
2.1文件菜单
文件子菜单包括打开图像、另存为、退出三个项。如图2所示
（1）打开图像：打开本地图像。
（2）另存为：保存当前摄像机抓拍的图像到指定文件夹。可以保存.jpg/.bmp/.png/.gif/.tif格式文件。
（3）退出：退出机器视觉实验大师软件。
需要配什么相机？
相机是根据你的项目来选型的，目前面阵相机从30~4700万CCD，市场上都有，主要看你们自己平时的项目，集中在哪些领域，一般实验室采用30~500万像素的相机，做实验就够了！
